Kit de montage Nuasol photovoltaïque pour toit en tuiles - 1 module

Name: Kit de montage Nuasol photovoltaïque pour toit en tuiles - 1 module
Brand: NuaSol
SKU: 4252023114677
Price: 38.9 CHF
Availability: InStock

Ajouter à la liste d'achats

Prix spécial 38.90 CHF Prix normal 44.90 CHF

Soyez le premier à commenter ce produit

*inkl. 8.1% MwSt., versandkostenfrei

EN STOCK

SKU

4252023114677

Catégories:Nos marques NuaSol Kit de montage sur toit

Détails

NuaSol - Kit de montage sur toit DoItYourself pour un panneau solaire

NuaSol vous propose différents matériaux de montage pour la pose de votre mini-installation photovoltaïque ou de votre centrale de balcon. Des vis à double filetage aux crochets de toit et aux équerres en Z, vous trouverez chez nous le matériel de montage adapté à chaque type de montage. Le kit de montage sur toiture contient tous les composants nécessaires à la pose de vos panneaux solaires sur le toit de votre maison.

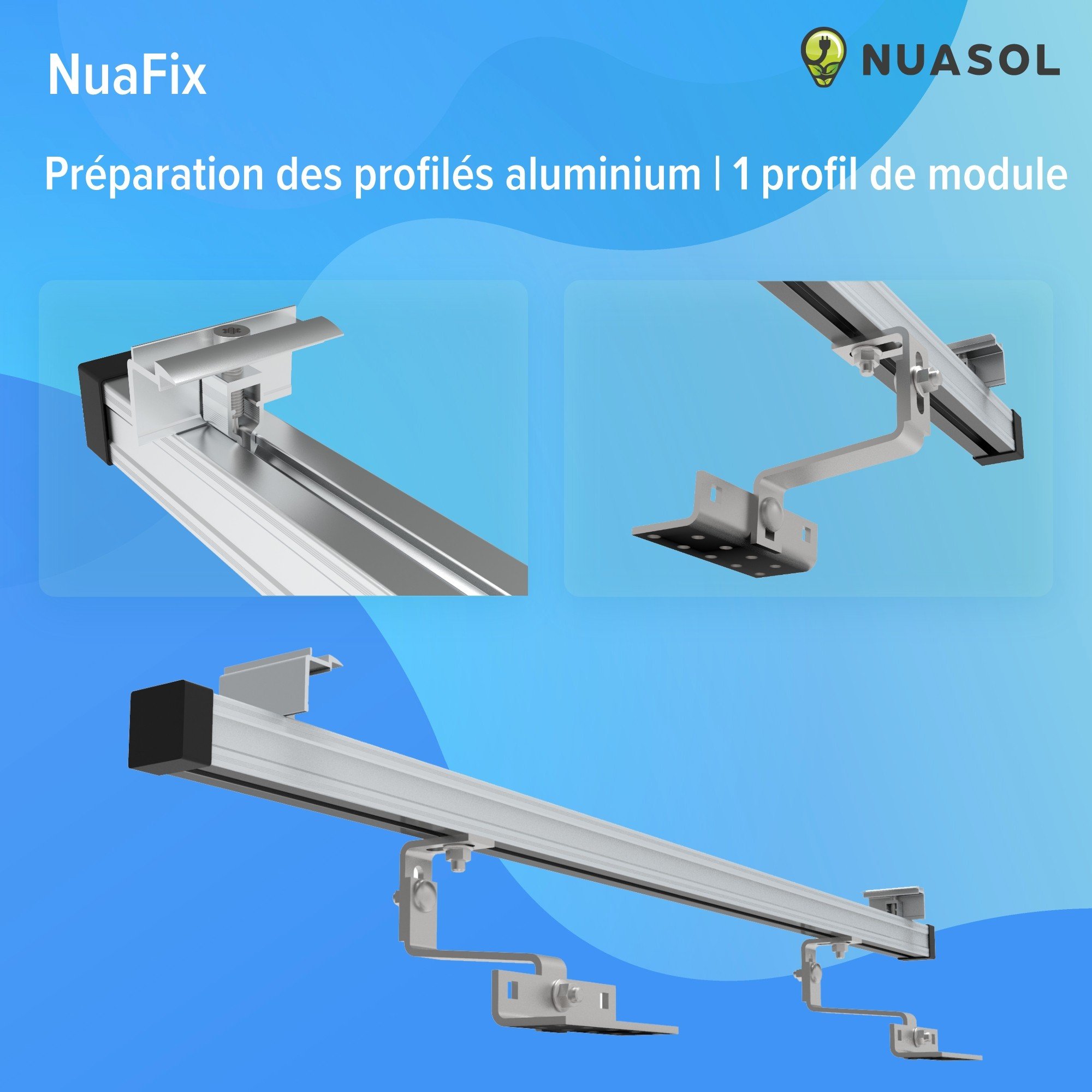

La préparation

1 : Fixer les crochets de toit en dessous du profilé 2 : Fixer les pinces d'extrémité sur les extrémités 3 : Placer les capuchons d'extrémité

Tout y est !

Ce kit complet de support pour panneaux solaires contient tous les composants nécessaires à l'installation d'un panneau solaire sur le toit d'une maison.

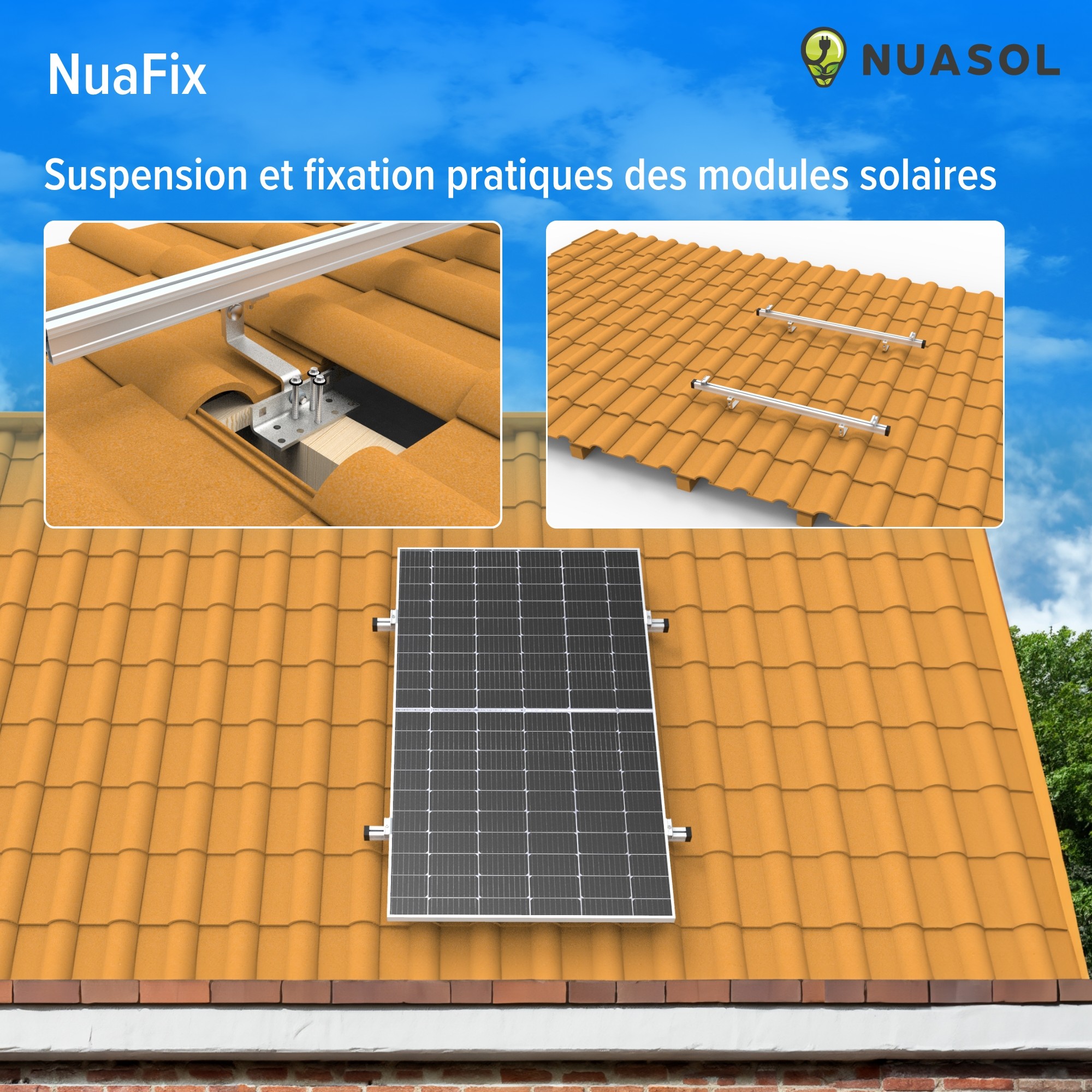

Fixation simple

1 : Préparer les profilés 2 : Soulever les tuiles 3 : Visser les crochets de toit 3 : Accrocher les modules solaires 4 : Serrer les pinces d'extrémité.

Convient aux panneaux solaires d'une hauteur de 35 mm !

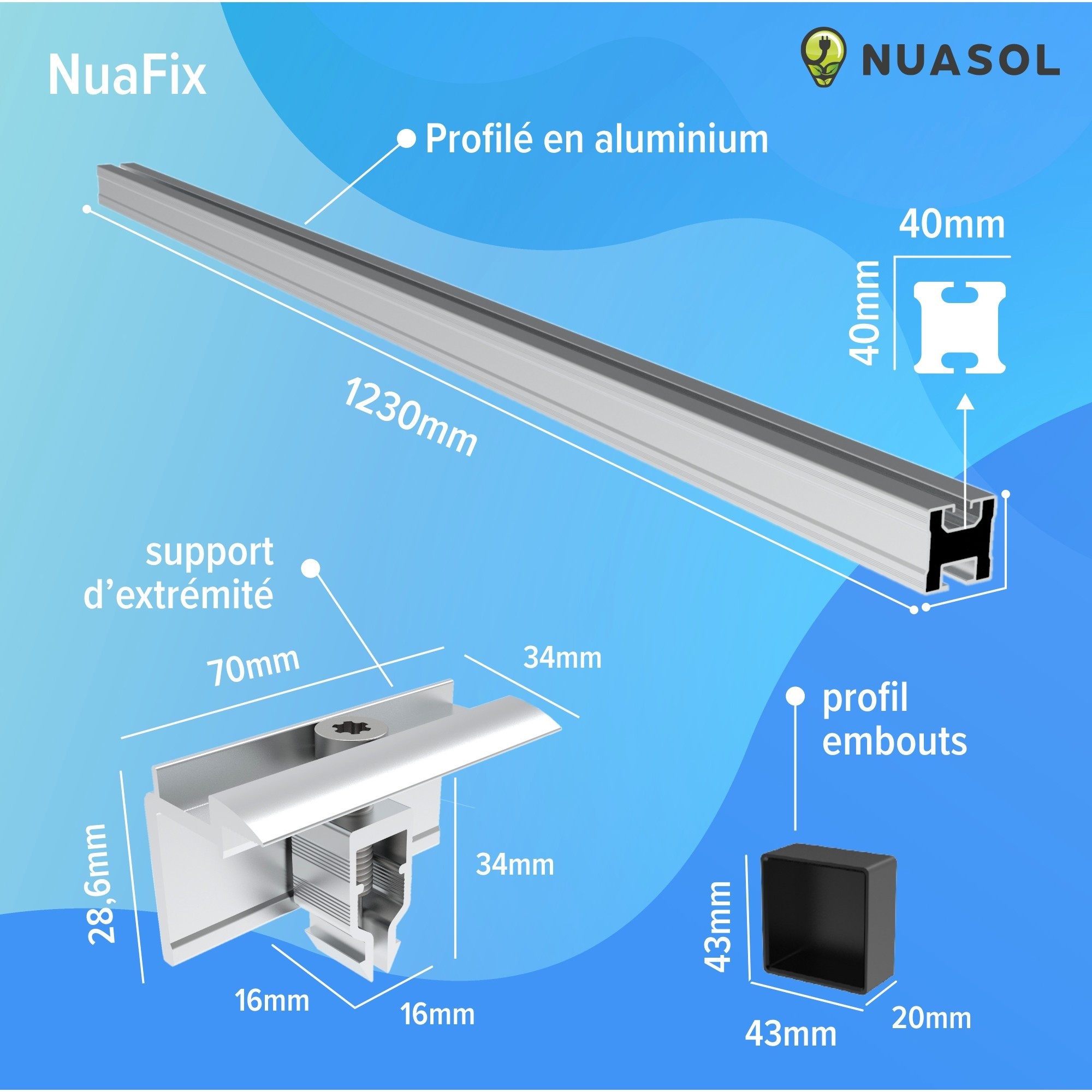

Détails

Dimensions du profilé : 1230 x 40 x 40 mm
Dimensions du raccord : 120 x 45,5 x 25 mm
Dimensions de l'attache d'extrémité : 70 x 34 x 28,6 mm
Dimensions de l'embout : 43 x 20 x 43 mm

Kit de vis

Vous fixez très facilement les crochets de toit sous les tuiles à l'aide des 12 vis à bois en acier inoxydable. Le module solaire est fixé au profilé en aluminium à l'aide des pinces.

Profilé en aluminium

Le profilé en aluminium AL5005-T5 de haute qualité se distingue par sa résistance aux intempéries et peut accueillir des panneaux solaires d'une largeur maximale de 1230 mm.

Crochets de toit

Nos équerres en Z fabriquées en acier inoxydable et résistantes aux intempéries sont entièrement prémontées. Nos crochets de toit spéciaux sont conçus pour le démontage de rails en aluminium, de rails profilés, de rails de fixation et pour accueillir des modules photovoltaïques ou des installations solaires.

Crochets de toit NuaFix en détail

Matériau : acier inoxydable (SUS 304) | Crochet en acier plat : 60 x 30 x 5 mm
Longueur intérieure du crochet : 115 mm | Dimensions de la plaque de base : 140 x 54 x 5 mm
Trous de fixation : 9 x 9 mm décalés | Réglage en hauteur de la plaque de base : 44-47 mm
Réglage en hauteur du crochet en acier plat : 60-92 mm | Mesure du trou oblong : 45 x 11 mm
Réglage en hauteur total : 120-160 mm Dimensions totales : 174 x 140 x 120-160 mm | Vis adaptée : M10x25 A2 acier inoxydable

Détails Techniques

Marque

NuaSol

SKU

4252023114677

Dimensions de la plaque de base

140 x 54 x 5 mm

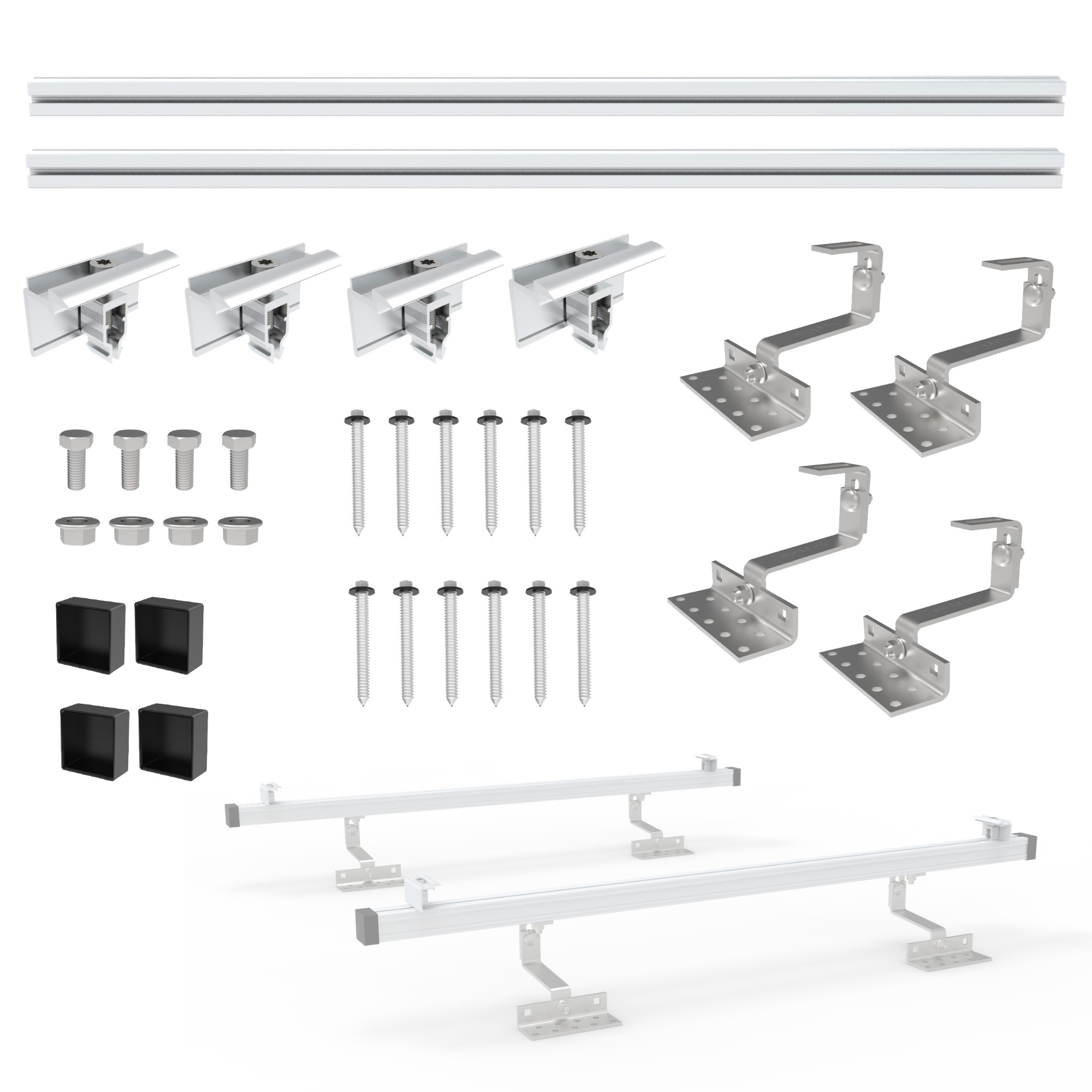

Étendue De La Livraison

Rail de montage 1230 mm 2x
Pince d'extrémité 4x
Vis à tête hexagonale 4x
Écrou de bride 4x
Crochet de toit réglable Montage 4x (4x socle en L ; 4x pièce en Z ; 4x articulation en L ; 8x vis à tête cylindrique M10x25 ; 8x écrou à bride M10)
Capuchon de rail 4x
Vis à bois 12x

Trous de fixation

9 x 9mm en quinconce

Crochet en acier plat

60 x 30 x 5 mm

Réglage de la hauteur Crochets en acier plat

60-92 mm

Réglage de la hauteur de la plaque de base

44-47 mm

Désignation Du Modèle

NS-HE-ZDM1

Nombre De Colis

Substrats Adaptés
