NuaSol - Kit de montage sur toit DoItYourself pour deux panneaux solaires
NuaSol vous propose différents matériaux de montage pour installer votre mini-installation photovoltaïque ou votre centrale de balcon. Des vis à double filetage aux crochets de toit et aux équerres en Z, vous trouverez chez nous le matériel de montage adapté à chaque type d'installation. Le kit de montage sur toiture contient tous les composants nécessaires à la pose de vos panneaux solaires sur le toit de votre maison. Sécurité contrôlée par le TÜV Süd, numéro de certificat : Z2 076828 0068 Rev. 00.

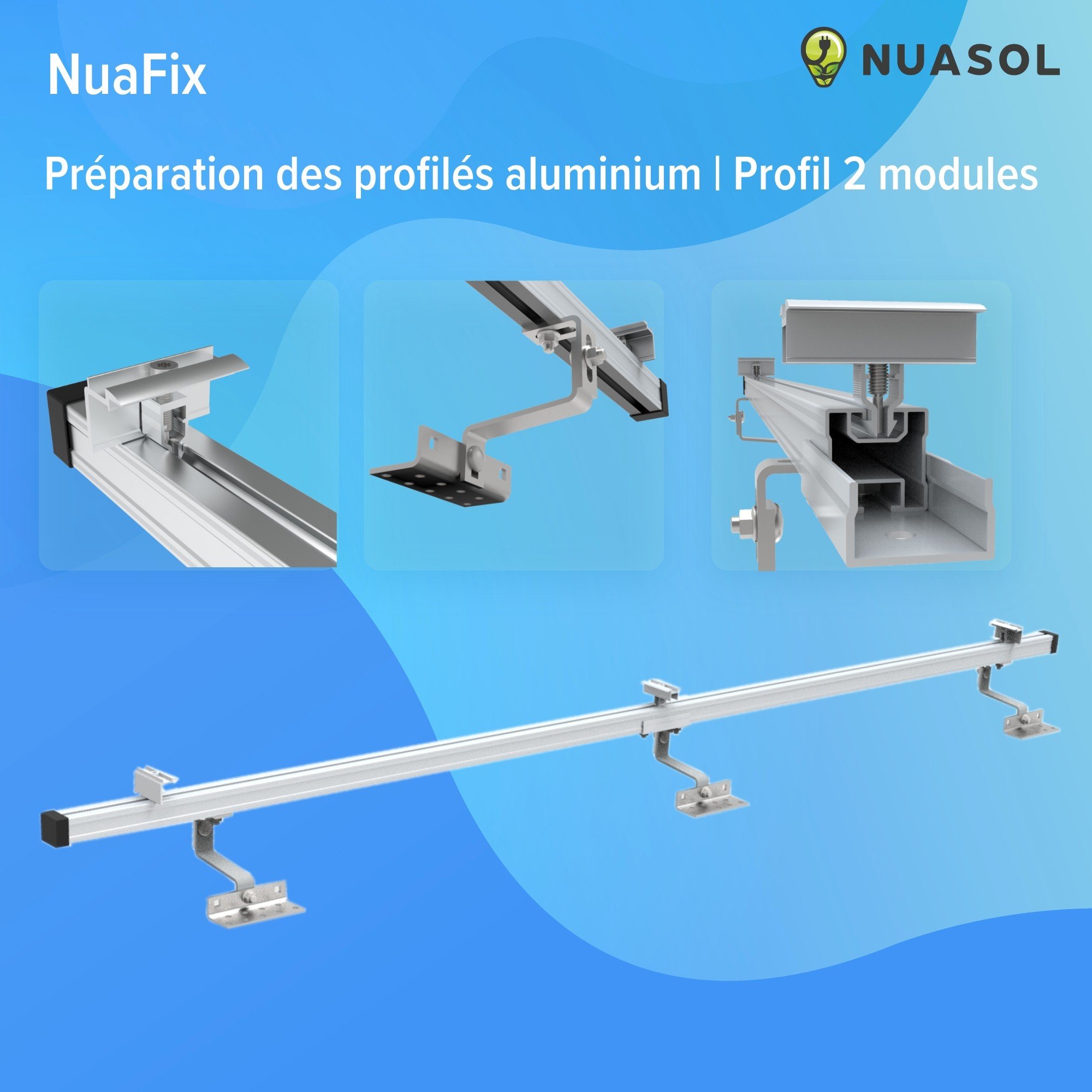

La préparation
1 : Fixer les crochets de toit en dessous du profilé 2 : Fixer les pinces d'extrémité sur les extrémités 3 : Placer les capuchons d'extrémité

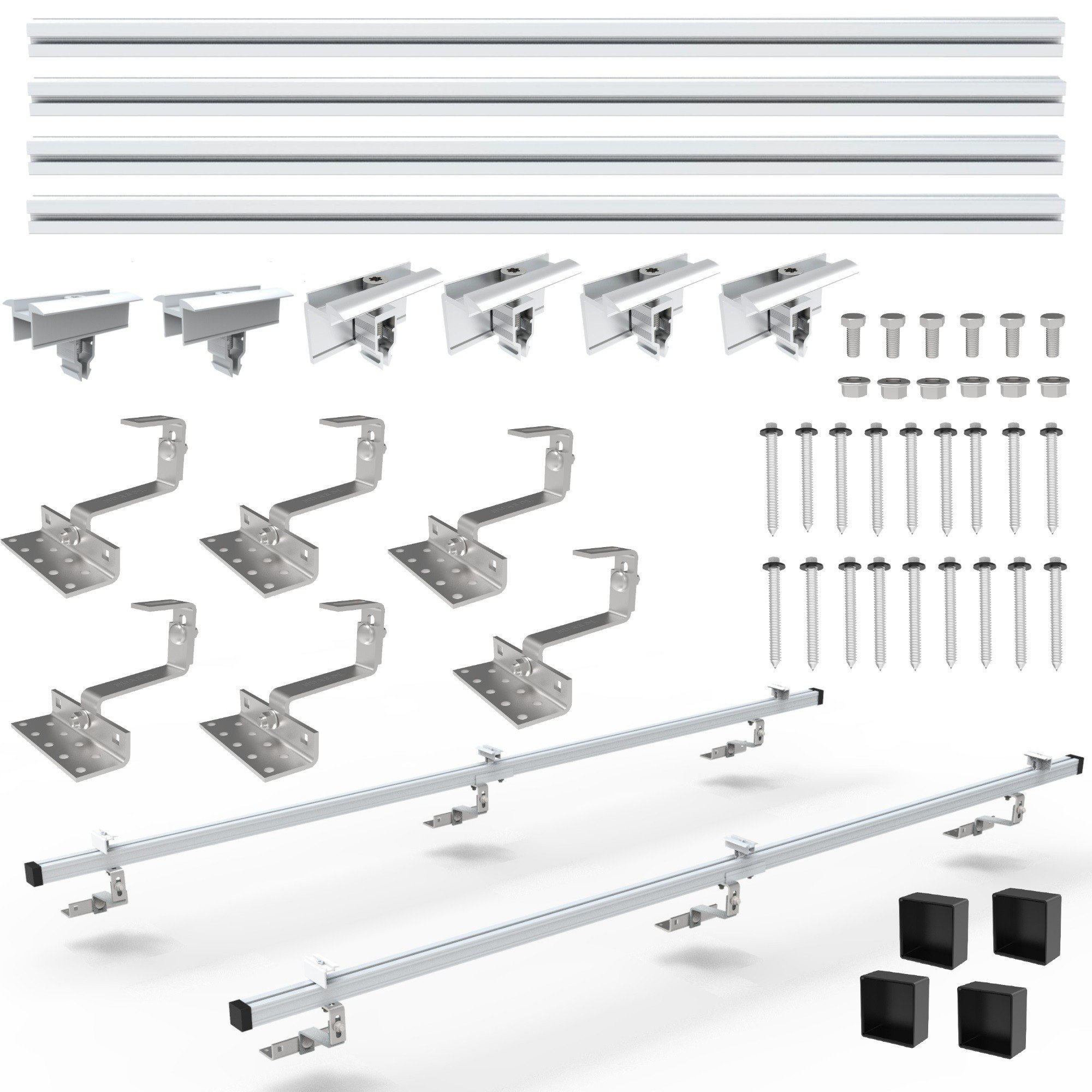

Tout y est !

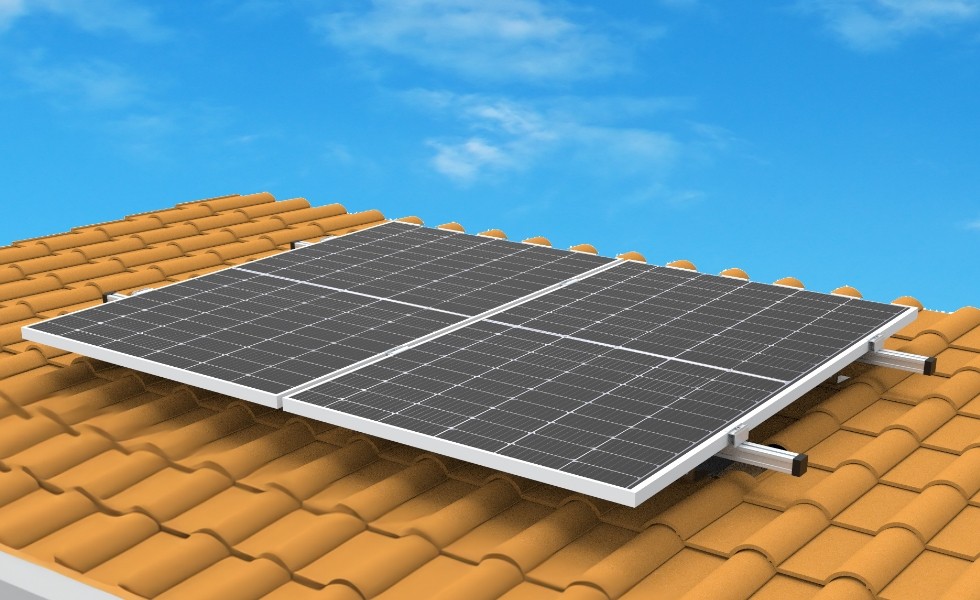

Ce kit complet de support pour panneaux solaires contient tous les composants nécessaires à l'installation d'un panneau solaire sur le toit d'une maison.

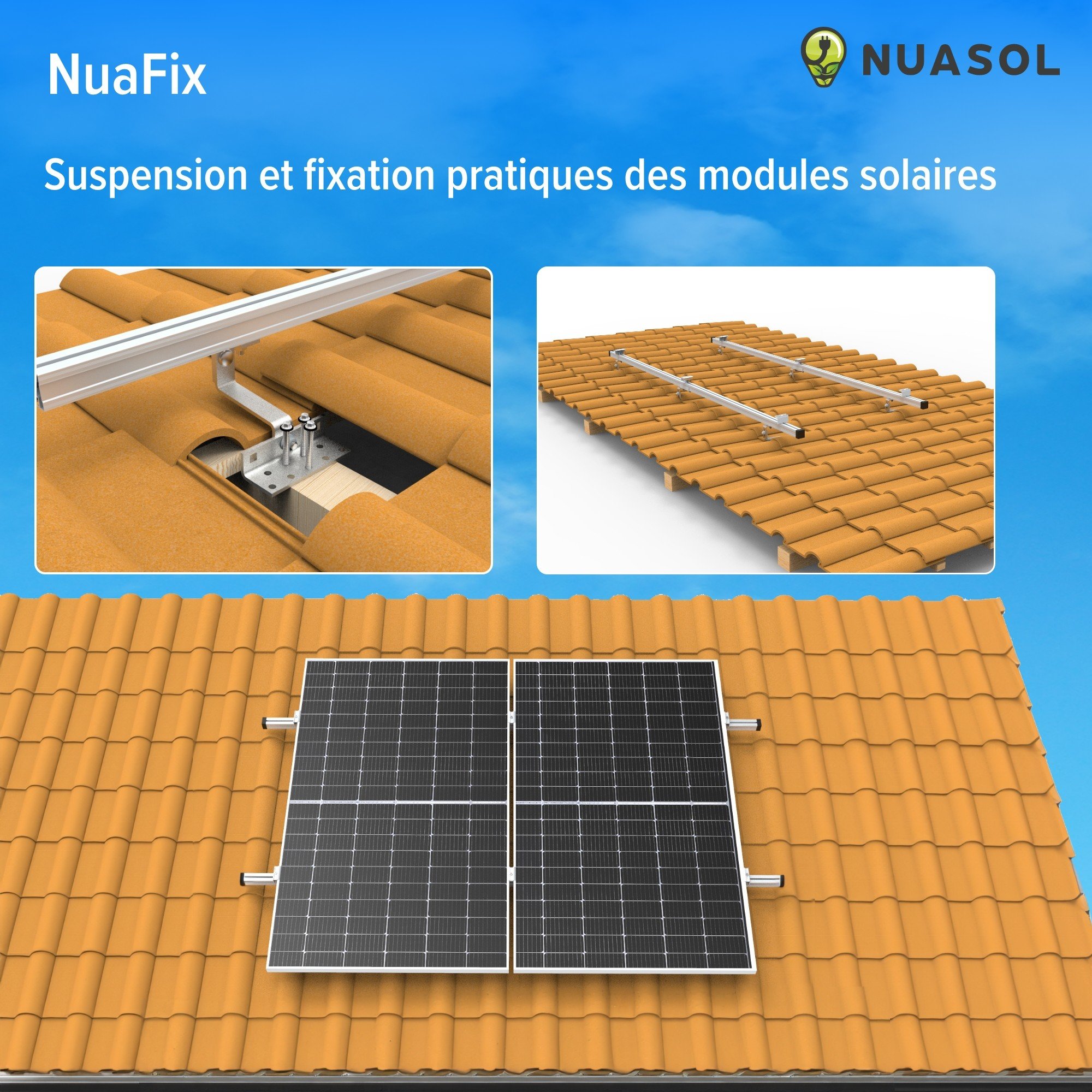

Fixation simple
1 : Préparer les profilés 2 : Soulever les tuiles 3 : Visser les crochets de toit 3 : Accrocher les modules solaires 4 : Serrer les pinces d'extrémité.
Convient aux panneaux solaires d'une hauteur de 35 mm !

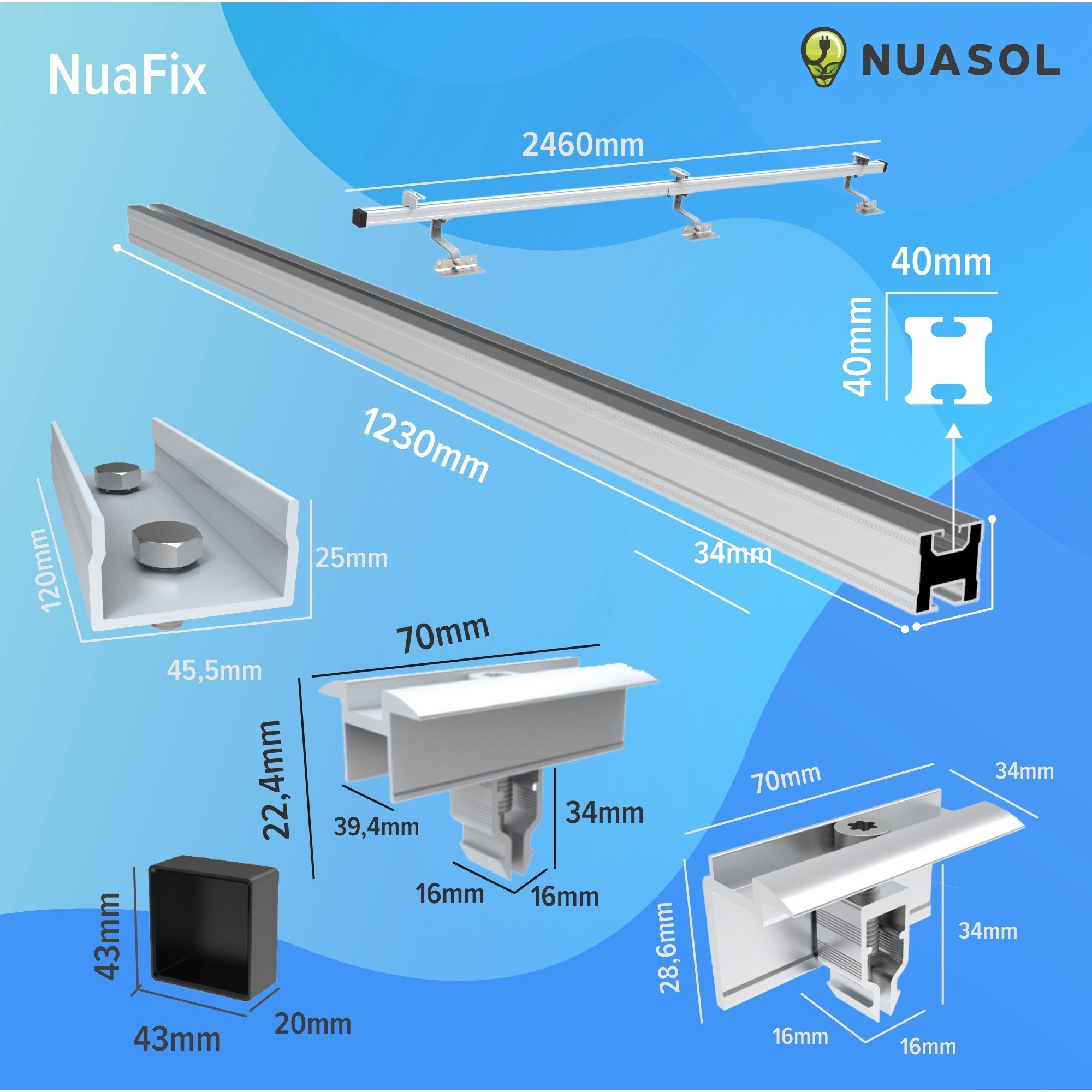

Détails
Dimensions du profilé : 1230 x 40 x 40 mm Longueur totale 2460 mm
Dimensions du raccord : 120 x 45,5 x 25 mm
Dimensions de l'attache d'extrémité : 70 x 34 x 28,6 mm
Dimensions de l'embout : 43 x 20 x 43 mm
Kit de vis
Vous fixez très facilement les crochets de toit sous les tuiles à l'aide des 18 vis à bois en acier inoxydable. Le module solaire est fixé au profilé en aluminium à l'aide des pinces.

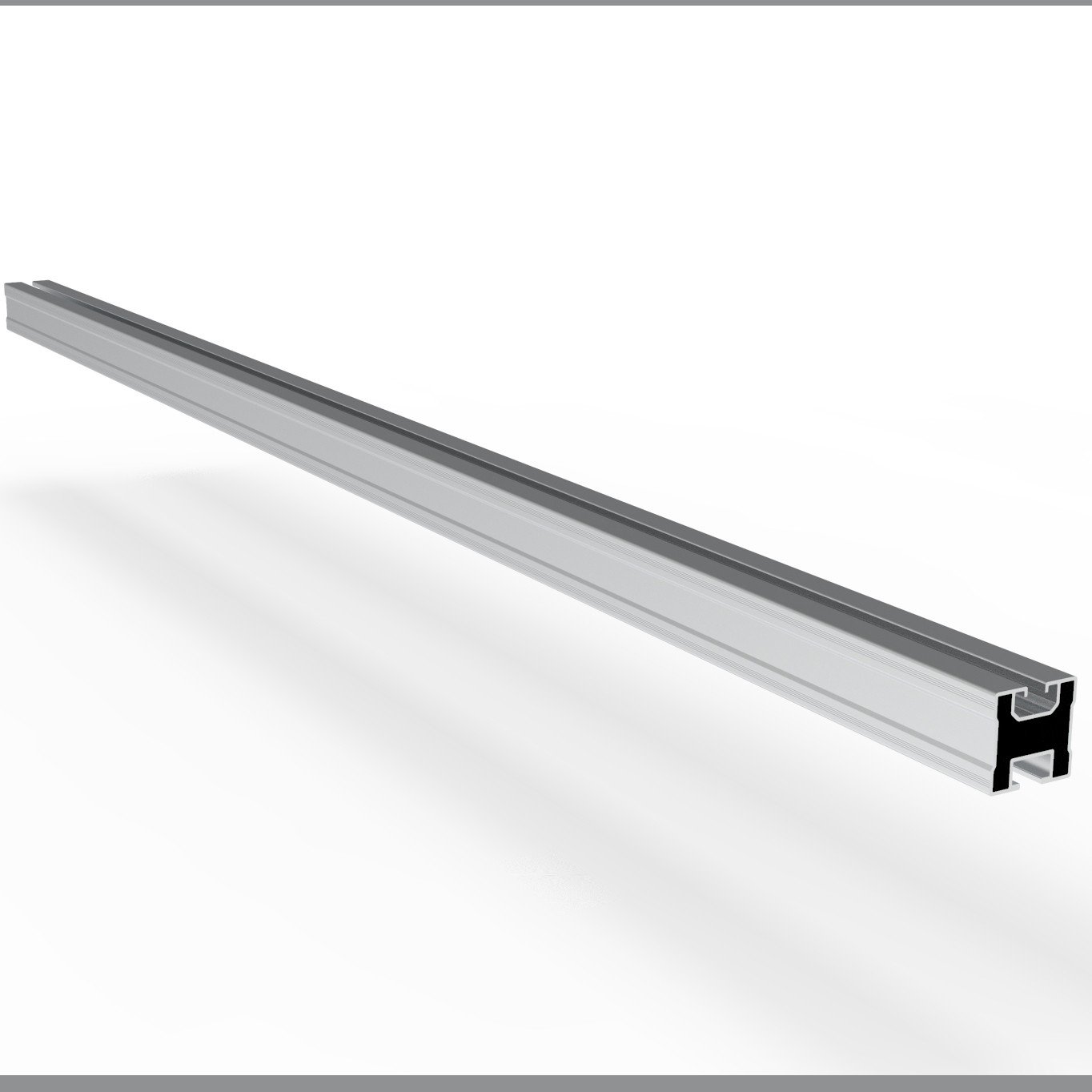

Profilé en aluminium
Le profilé en aluminium AL5005-T5 de haute qualité se distingue par sa résistance aux intempéries et peut accueillir des panneaux solaires d'une largeur maximale de 1230 mm.
Crochets de toit
Nos équerres en Z fabriquées en acier inoxydable et résistantes aux intempéries sont entièrement prémontées. Nos crochets de toit spéciaux sont conçus pour le démontage de rails en aluminium, de rails profilés, de rails de fixation et pour accueillir des modules photovoltaïques ou des installations solaires.

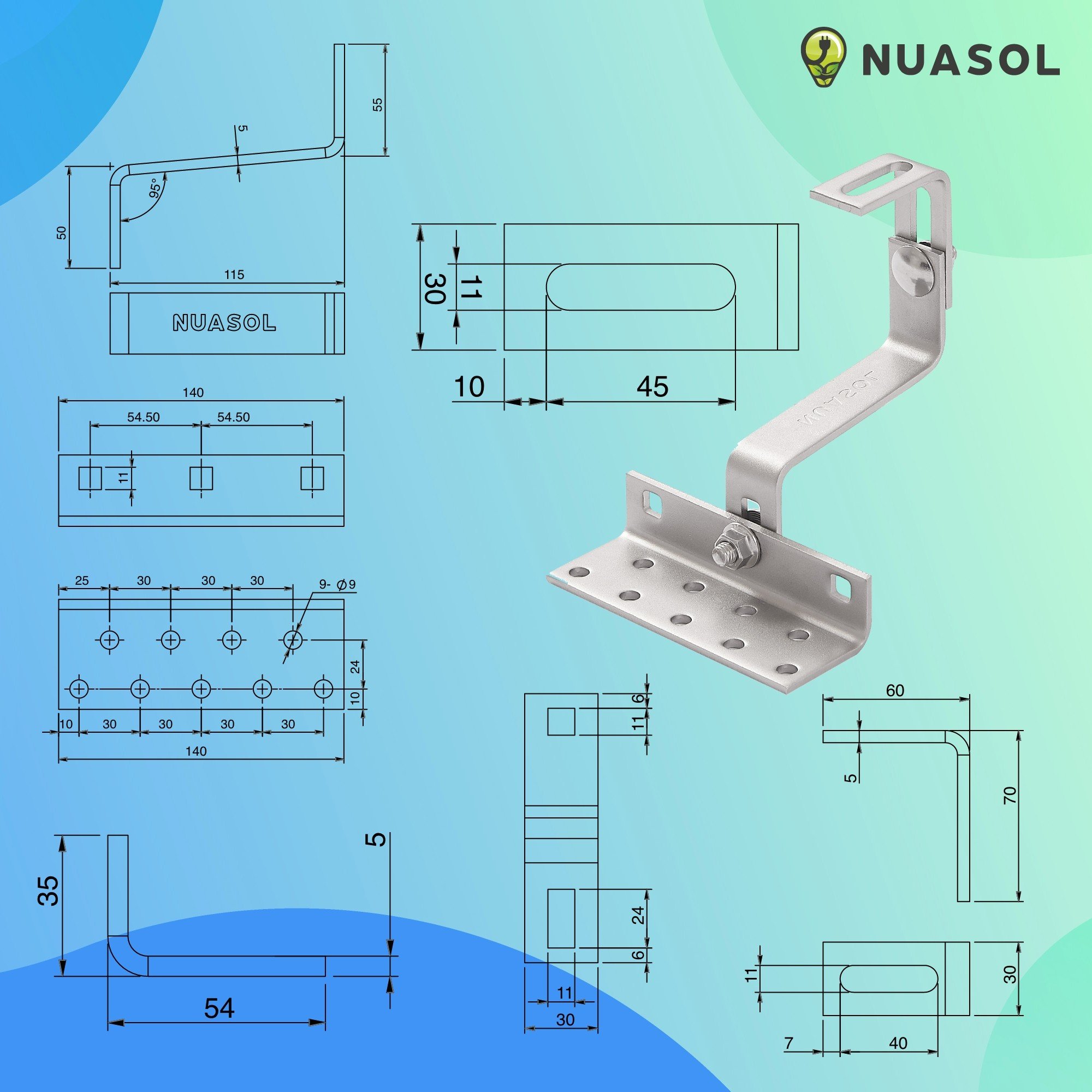

Crochets de toit NuaFix en détail
Matériau : acier inoxydable (SUS 304) | Crochet en acier plat : 60 x 30 x 5 mm
Longueur intérieure du crochet : 115 mm | Dimensions de la plaque de base : 140 x 54 x 5 mm
Trous de fixation : 9 x 9 mm décalés | Réglage en hauteur de la plaque de base : 44-47 mm
Réglage en hauteur du crochet en acier plat : 60-92 mm | Mesure du trou oblong : 45 x 11 mm
Réglage en hauteur total : 120-160 mm Dimensions totales : 174 x 140 x 120-160 mm | Vis adaptée : M10x25 A2 acier inoxydable
