Nuasol Photovoltaik Ziegeldach Montage Set- 1 Modul
CHF 66.90
Lieferzeit 3-5 Werktage
NICHT VERFÜGBAR
SKU
4252023114677

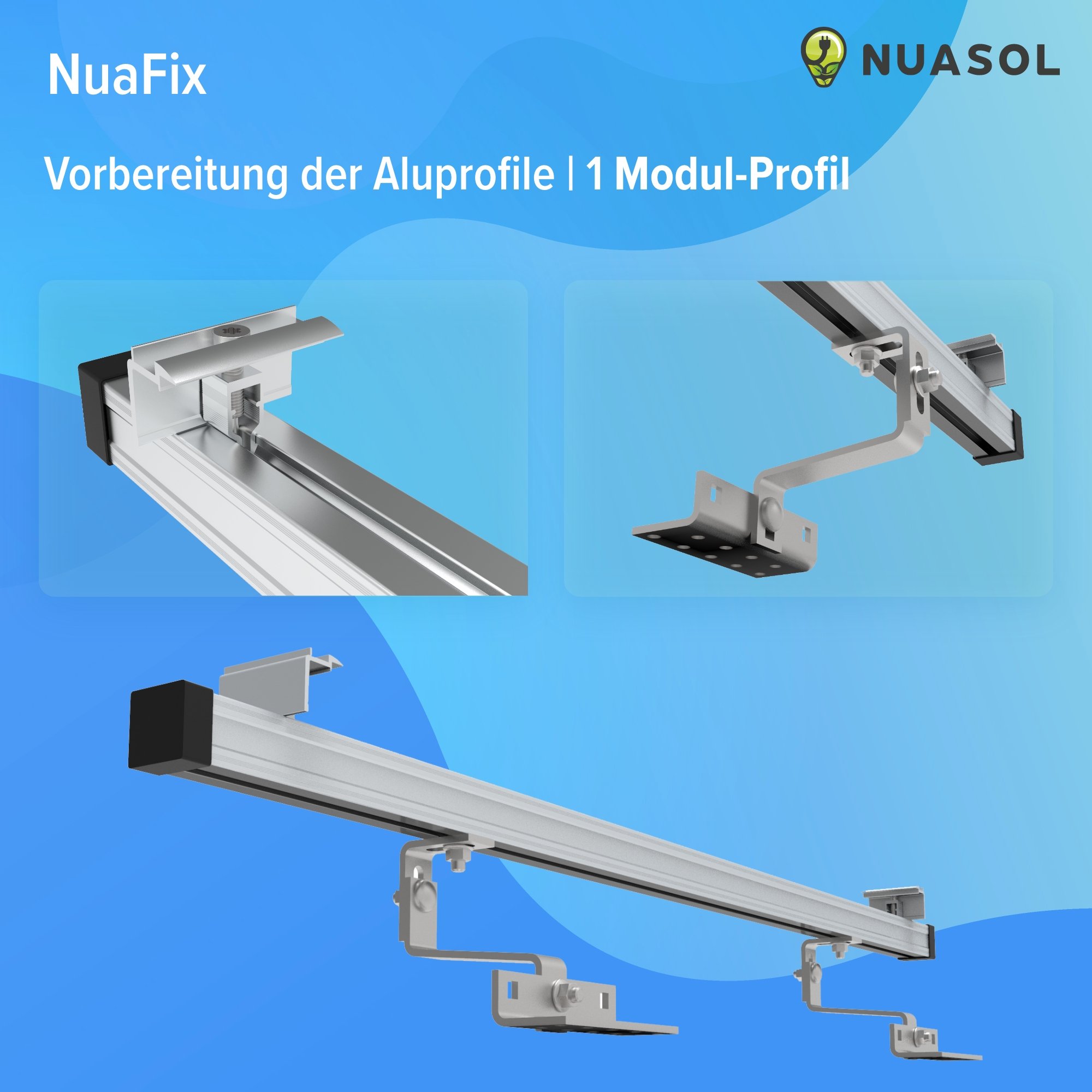

Die Vorbereitung
1: Dachhaken unterhalb des Profils befestigen 2: Endklammern auf den Enden befestigen 3: Endkappen setzen
Alles dabei!

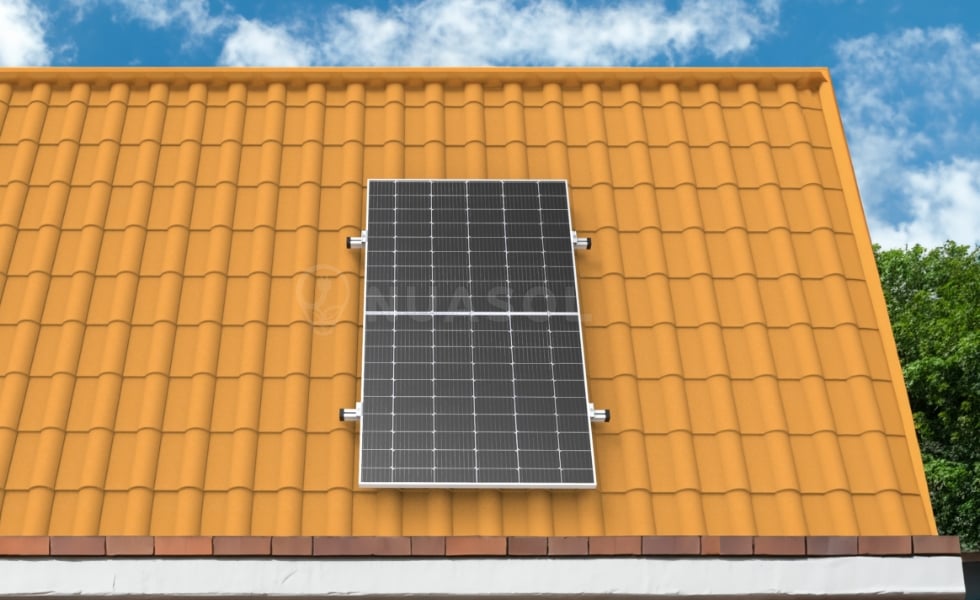

Dieses umfangreiche Dachhalterungs-Set für Solarmodule beinhalte alle Komponenten, die für die Anbringung von einem Solarmodul auf dem Hausdach benötigt werden.

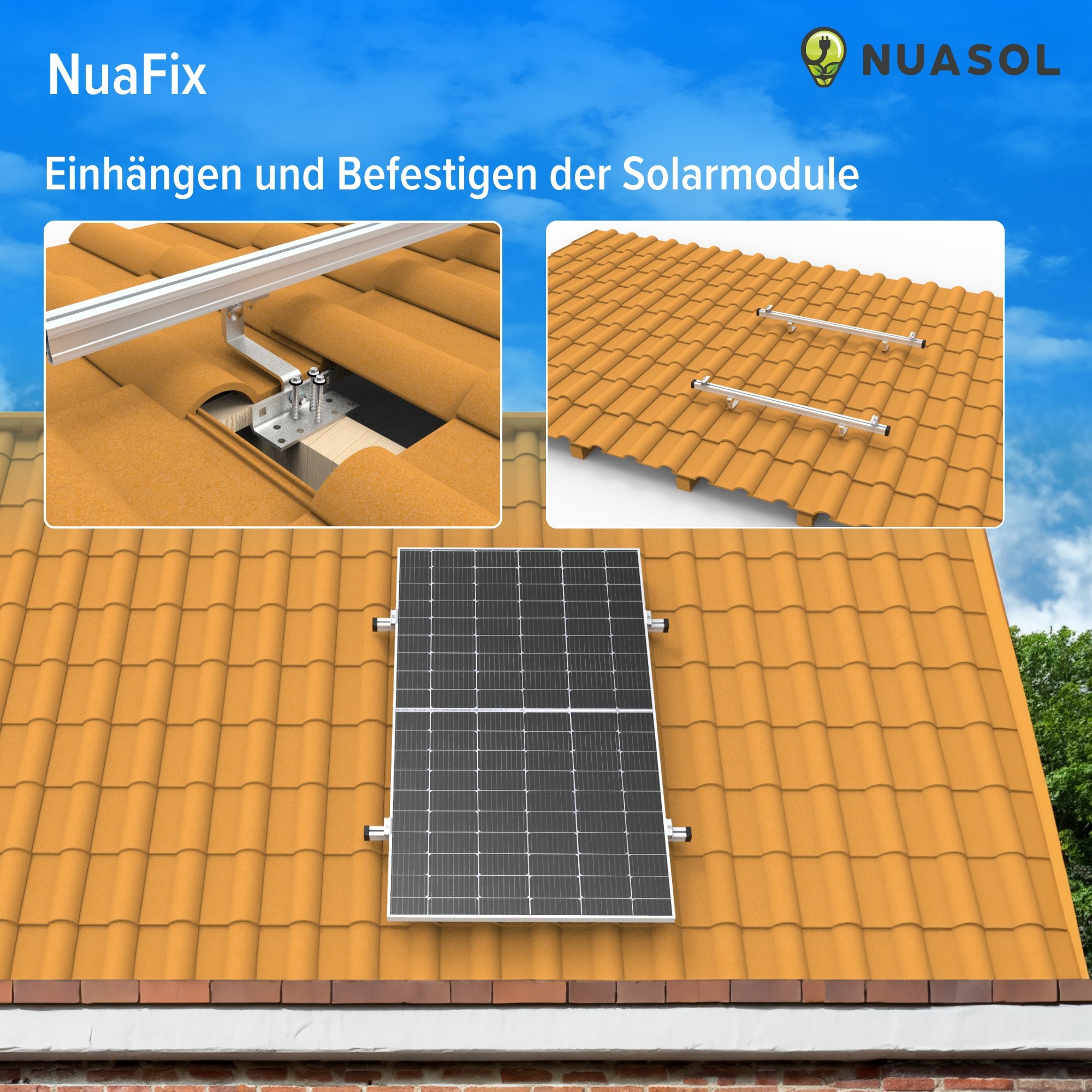

Einfache Anbringung
1: Profile vorbereiten 2: Dachziegel anheben 3: Dachhaken festschrauben 3: Solarmodule einhängen 4: Endklammern festziehen.
Geeignet für Solarmodule mit einer Höhe von 35 mm!
Details
Maße Profil: 1230 x 40 x 40 mm
Maße Verbindung: 120 x 45,5 x 25 mm
Maße Endklammer: 70 x 34 x 28,6 mm
Maße Endkappe: 43 x 20 x 43 mm
Schrauben-Set
Die Dachhaken befestigen Sie ganz einfach mit den 12 Edelstahl-Holzschrauben unter den Ziegeln. Das Solarmodul wird mit den Klammern am Aluminiumprofil befestigt.
Aluminiumprofil
Das aus hochwertigen AL5005-T5 gefertigten Aluminiumprofil besticht durch seine Witterungsbeständigkeit und bittet Platz für Solarpaneel mit einer Breite bis zu 1230 mm.
Dachhaken
Unsere witterungsbeständigen aus Edelstahl gefertigten Z-Winkel sind komplett vormontiert. Unsere speziellen Dachhaken sind für den Ausbau von Aluschienen, Profilschienen, Befestigungsschienen und zur Aufnahme von Fotovoltaik Modulen oder Solaranlagen geeignet.
NuaFix Dachhaken im Detail
Material: Edelstahl (SUS 304) | Flachstahlhaken: 60 x 30 x 5 mm
Länge Haken innen: 115 mm | Maße Grundplatte: 140 x 54 x 5 mm
Befestigungsbohrungen: 9 x 9 mm versetzt | Höhenverstellbarkeit Grundplatte: 44-47 mm
Höhenverstellbarkeit Flachstahlhaken: 60-92 mm | Langlochmessung: 45 x 11 mm
Höhenverstellbar gesamt: 120-160 mm Gesamt Maße: 174 x 140 x 120-160 mm | Passende Schraube: M10x25 A2 Edelstahl
SKU
4252023114677
Maße Grundplatte
140 x 54 x 5 mm
Lieferumfang
- Montageschiene 1230 mm 2x
- Endklemme 4x
- Sechskantschraube 4x
- Flanschmutter 4x
- Verstellbarer Dachhaken Montage 4x (4x L-Sockel; 4x Z-Teil; 4x L-Gelenk; 8x Schlossschraube M10x25; 8x M10 Flanschmutter)
- Schienenkappe 4x
- Holzschrauben 12x
Befestigungsbohrungen
9 x 9mm en quinconce
Flachstahlhaken
60 x 30 x 5 mm
Höhenverstellbarkeit Flachstahlhaken
60-92 mm
Höhenverstellbarkeit Grundplatte
44-47 mm
NONE
MIT DEM KAUF DIESER AUKTION VERSICHERN SIE FOLGENDE ANGABEN: DIE BEDINGUNGEN LAUT §12 ABS. § USTG WERDEN ERFÜLLT:
1. ANLAGE UNTER 30 KW PEAK
2. AUF ODER IN DER NÄHE VON PRIVATWOHNUNGEN, PRIVATHÄUSERN, WOHNUNGEN SOWIE ÖFFENTLICHEN UND ANDEREN GEBÄUDEN, DIE FÜR DAS GEMEINWOHL DIENENDE TÄTIGKEITEN GENUTZT WERDEN, GARTENLAUBE, DIE AUCH ZU WOHNZWECKEN GENUTZT WIRD
3. ICH BIN PRIVATPERSON UND BETREIBER DER ANLAGE
4. KEIN GEWERBLICHER WEITERVERKAUF
5. HAFTUNG DES KUNDEN FÜR FALSCHE ANGABEN
6. ALLE ERWORBENEN TEILE WERDEN AUSSCHLIESSLICH IN DER ANLAGE VERBAUT UND SIND WESENTLICHE KOMPONENTEN FÜR DEN BETRIEB DER PV-ANLAGE. WEITERE NACHWEISE ÜBER DEN VERBAU DER ANLAGE KÖNNEN BEI BEDARF VON MIR ERBRACHT WERDEN.
Marke
NuaSol
Modellbezeichnung
NS-HE-ZDM1
Anzahl Packstücke
1
Geeignete Untergründe
Ziegeldach
Masse Aluminiumprofil
1230 x 40 x 40 mm
Masse Profil-Endklammer
70 x 34 x 28,6 mm
Masse Profil-Mittelklammer
pas de
Masse Profil-Verbinder
120 x 45,5 x 25 mm
Masse Profil-Endkappe
43 x 20 x 43 mm
Produktfamilie
Roof Mounting Kit
