Nuasol Photovoltaik Ziegeldach Montage Set- 2 Module

CHF 95.50

*inkl. 7.7wSt., versandkostenfrei

VERFÜGBAR
SKU
4252023114660
Product Image 1

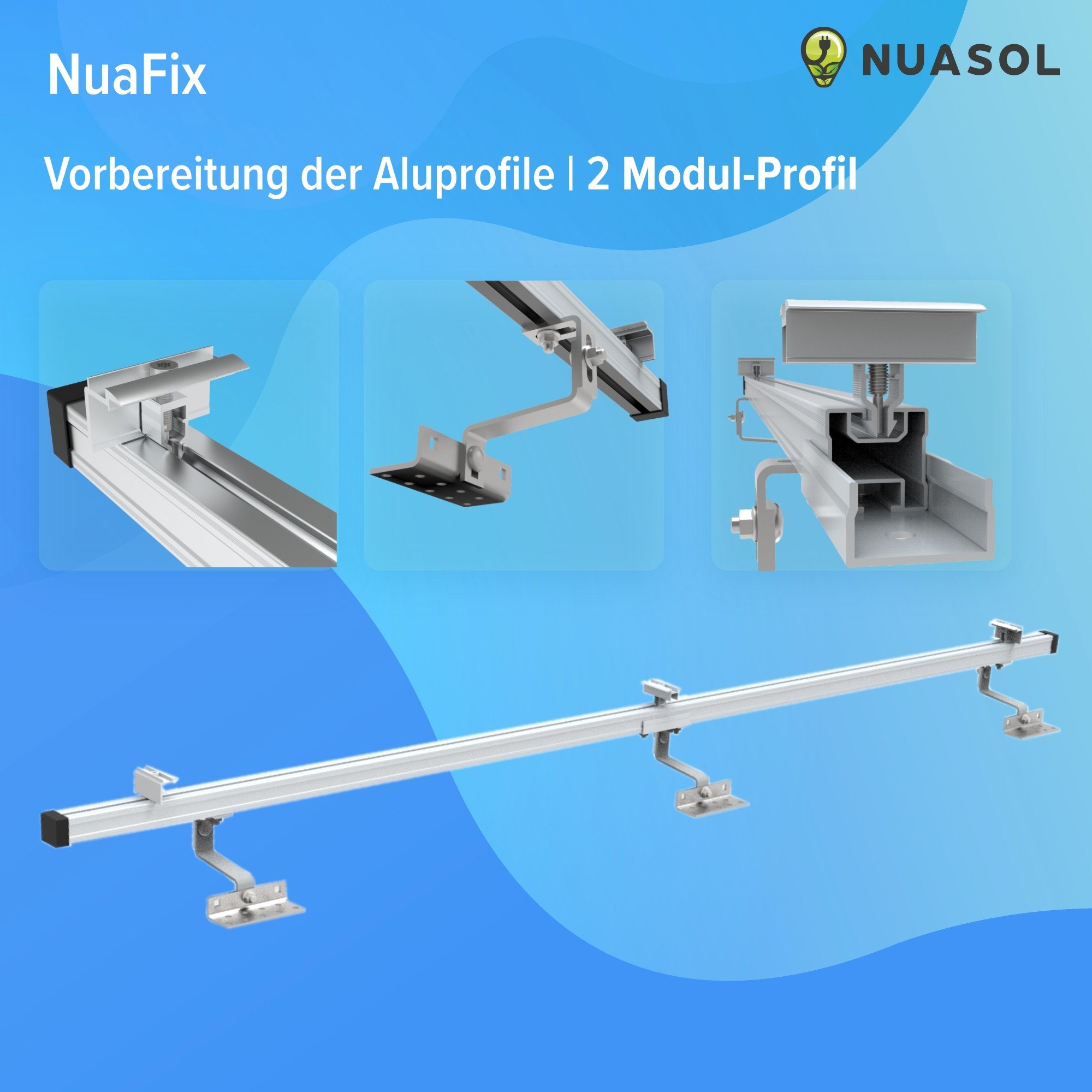

Die Vorbereitung
1: Dachhaken unterhalb des Profils befestigen 2: Endklammern auf den Enden befestigen 3: Endkappen setzen

Product Image 2

Alles dabei!
Dieses umfangreiche Dachhalterungs-Set für Solarmodule beinhalte alle Komponenten, die für die Anbringung von einem Solarmodul auf dem Hausdach benötigt werden.

Product Image 3

Einfache Anbringung
1: Profile vorbereiten 2: Dachziegel anheben 3: Dachhaken festschrauben 3: Solarmodule einhängen 4: Endklammern festziehen.
Geeignet für Solarmodule mit einer Höhe von 35 mm!

Product Image 4

Details
  • Maße Profil: 1230 x 40 x 40 mm Gesamte Länge 2460 mm
  • Maße Verbindung: 120 x 45,5 x 25 mm
  • Maße Endklammer: 70 x 34 x 28,6 mm
  • Maße Endkappe: 43 x 20 x 43 mm

Product Image 5

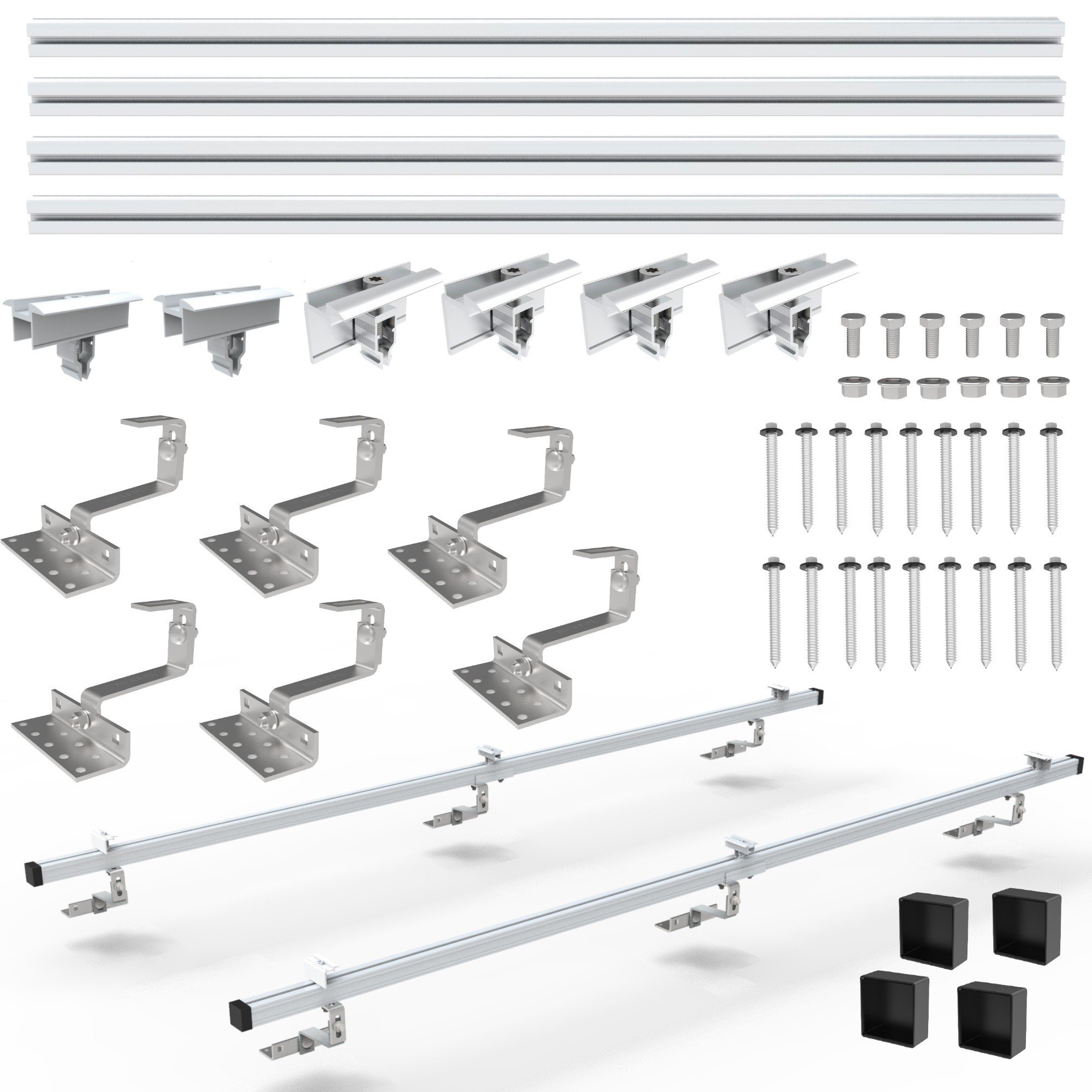

Schrauben-Set
Die Dachhaken befestigen Sie ganz einfach mit den 18 Edelstahl-Holzschrauben unter den Ziegeln. Das Solarmodul wird mit den Klammern am Aluminiumprofil befestigt.

Product Image 6

Aluminiumprofil
Das aus hochwertigen AL5005-T5 gefertigten Aluminiumprofil besticht durch seine Witterungsbeständigkeit und bittet Platz für Solarpaneel mit einer Breite bis zu 1230 mm.

Product Image 7

Dachhaken
Unsere witterungsbeständigen aus Edelstahl gefertigten Z-Winkel sind komplett vormontiert. Unsere speziellen Dachhaken sind für den Ausbau von Aluschienen, Profilschienen, Befestigungsschienen und zur Aufnahme von Fotovoltaik Modulen oder Solaranlagen geeignet.

Product Image 8

NuaFix Dachhaken im Detail
  • Material: Edelstahl (SUS 304) | Flachstahlhaken: 60 x 30 x 5 mm
  • Länge Haken innen: 115 mm | Maße Grundplatte: 140 x 54 x 5 mm
  • Befestigungsbohrungen: 9 x 9 mm versetzt | Höhenverstellbarkeit Grundplatte: 44-47 mm
  • Höhenverstellbarkeit Flachstahlhaken: 60-92 mm  | Langlochmessung: 45 x 11 mm
  • Höhenverstellbar gesamt: 120-160 mm Gesamt Maße: 174 x 140 x 120-160 mm | Passende Schraube: M10x25 A2 Edelstahl

SKU
4252023114660
Maße Grundplatte
140 x 54 x 5 mm
Lieferumfang
  • Montageschiene 1230mm 4x
  • 40x40 Schienenverbinder 2x
  • Zwischenklemme 2x
  • Endklemme 4x
  • Sechskantschraube 6x
  • Flanschmutter 6x
  • Verstellbarer Dachhaken 6x (6x L-Sockel; 6X Z-Teil; 6x L-Gelenk; 12x Trageschraube M10x25; 12xM10 Flanschmutter)
  • Schienenkappe 4x
  • Holzschrauben 18x
Befestigungsbohrungen
9 x 9mm versetzt
Flachstahlhaken
60 x 30 x 5 mm
Höhenverstellbarkeit Flachstahlhaken
60-92 mm
Höhenverstellbarkeit Grundplatte
44-47 mm
Wichtiger Hinweis §12 ABS. §3 USTG

MIT DEM KAUF DIESER AUKTION VERSICHERN SIE FOLGENDE ANGABEN: DIE BEDINGUNGEN LAUT §12 ABS. § USTG WERDEN ERFÜLLT:

1. ANLAGE UNTER 30 KW PEAK

2. AUF ODER IN DER NÄHE VON PRIVATWOHNUNGEN, PRIVATHÄUSERN, WOHNUNGEN SOWIE ÖFFENTLICHEN UND ANDEREN GEBÄUDEN, DIE FÜR DAS GEMEINWOHL DIENENDE TÄTIGKEITEN GENUTZT WERDEN, GARTENLAUBE, DIE AUCH ZU WOHNZWECKEN GENUTZT WIRD

3. ICH BIN PRIVATPERSON UND BETREIBER DER ANLAGE

4. KEIN GEWERBLICHER WEITERVERKAUF

5. HAFTUNG DES KUNDEN FÜR FALSCHE ANGABEN

6. ALLE ERWORBENEN TEILE WERDEN AUSSCHLIESSLICH IN DER ANLAGE VERBAUT UND SIND WESENTLICHE KOMPONENTEN FÜR DEN BETRIEB DER PV-ANLAGE. WEITERE NACHWEISE ÜBER DEN VERBAU DER ANLAGE KÖNNEN BEI BEDARF VON MIR ERBRACHT WERDEN.

Marke
NuaSol
Modellbezeichnung
NS-HE-ZDM2
Anzahl Packstücke
1
Geeignete Untergründe
Ziegeldach
Masse Aluminiumprofil
1230 x 40 x 40 mm Gesamt Länge 2460 mm
Masse Profil-Endklammer
70 x 34 x 28,6 mm
Masse Profil-Mittelklammer
70 x 39,4 x 22x4 mm
Masse Profil-Verbinder
120 x 45,5 x 25 mm
Masse Profil-Endkappe
43 x 20 x 43 mm
Produktfamilie
Roof Mounting Kit
