Nuasol Photovoltaik Ziegeldach Montage Set- Erweiterungsset 1 Modul

CHF 54.90

*inkl. 8.1% MwSt., versandkostenfrei

|
Lieferzeit 3-5 Werktage
VERFÜGBAR
SKU
4252023114684
Product Image 1

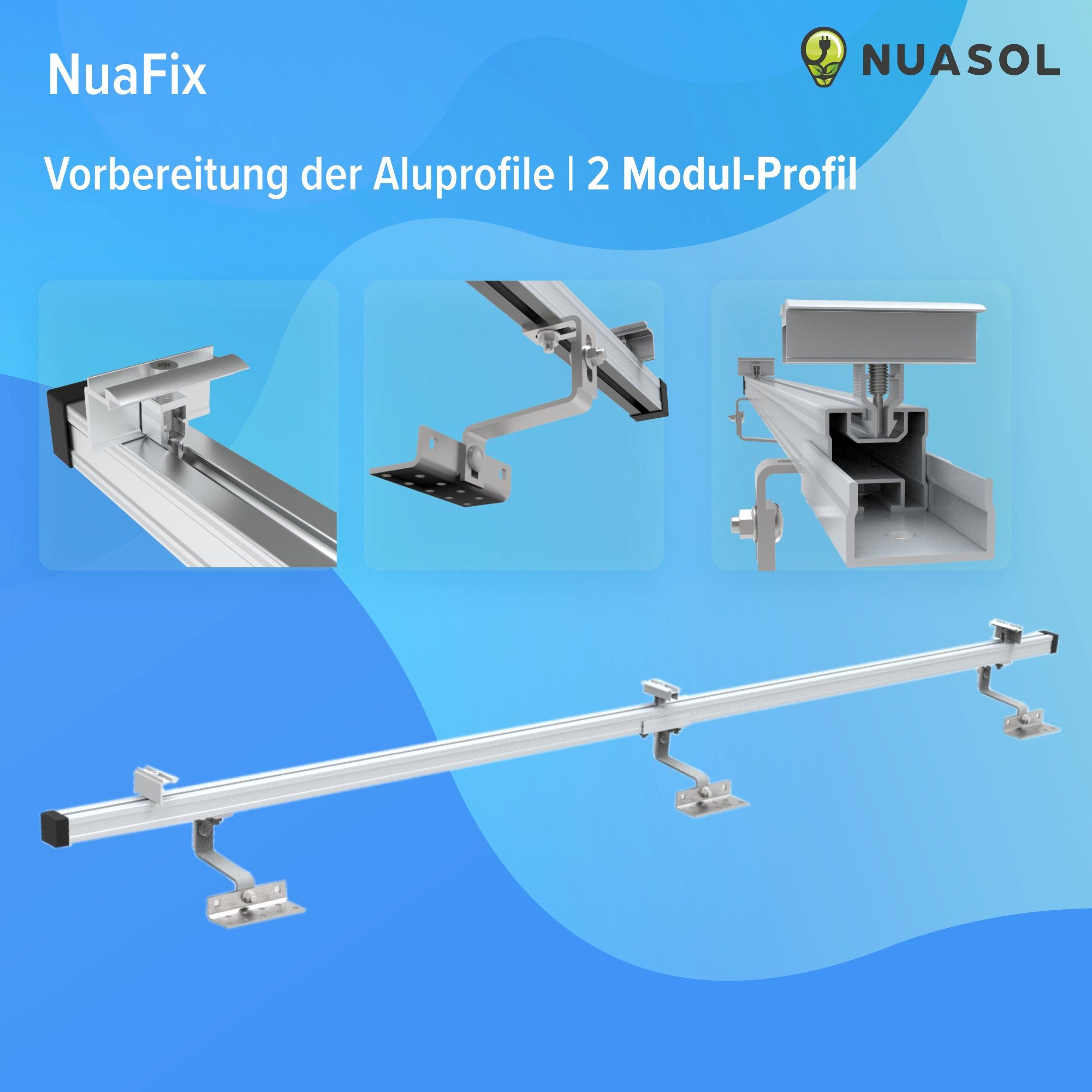

Die Vorbereitung
1: Aluminiumprofile verbinden 2: Dachhaken unterhalb des Profils befestigen 3: Mittelklammer oberhalb bis zur Mitte einschieben 4: Endklammern auf den Enden befestigen 5: Endkappen setzen

Product Image 2

Alles dabei!
Die Dachhalterungs-Set-Erweiterung ermöglicht es Ihnen, Ihr Aluminiumprofil um ein weiteres Solarmodule platzsparend zu erweitern.

Product Image 3

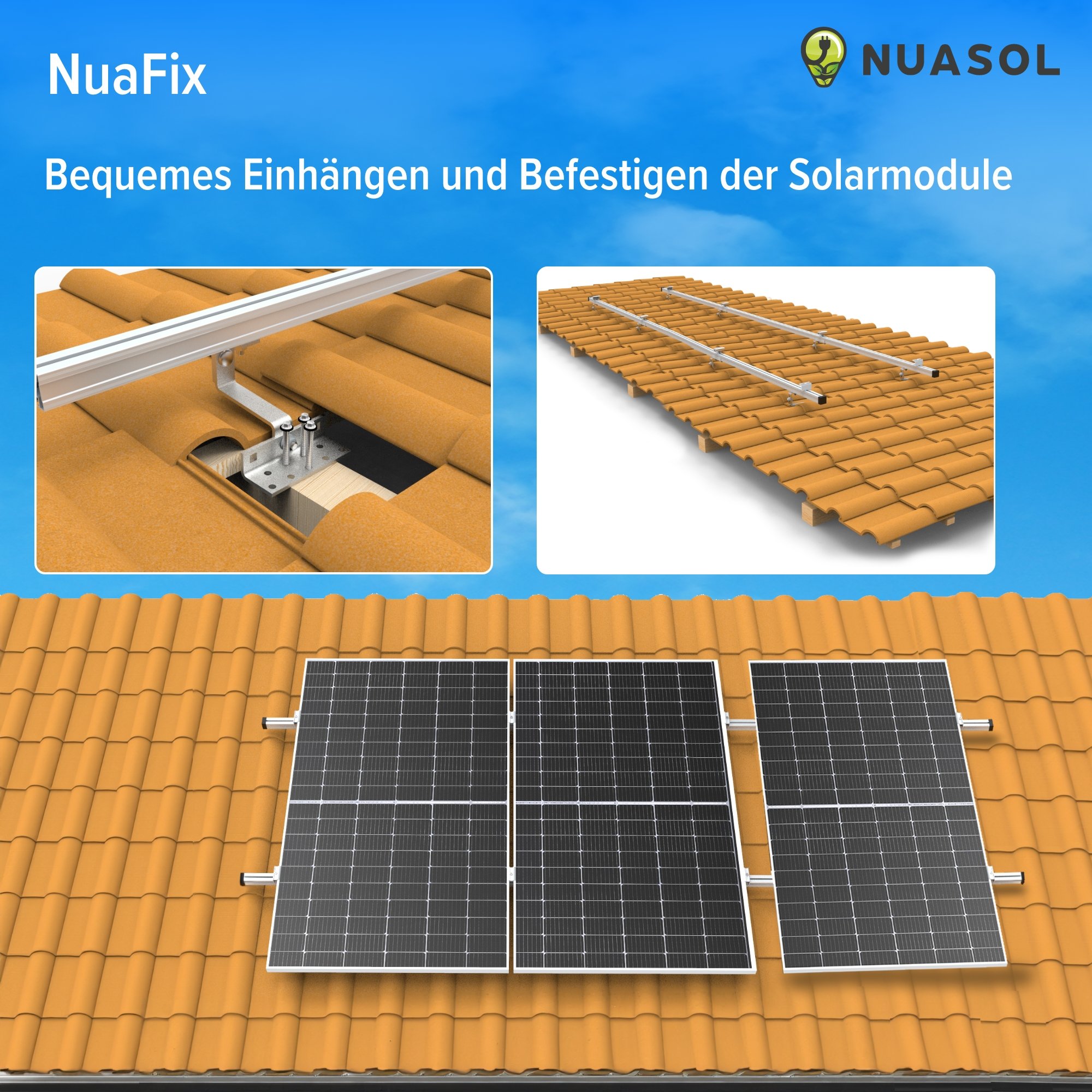

Einfache Anbringung
1: Profile vorbereiten 2: Dachziegel anheben 3: Dachhaken festschrauben 3: Solarmodule einhängen 4: Mittel- und Endklammern festziehen.
Geeignet für Solarmodule mit einer Höhe von 35 mm!

Product Image 4

Details
Maße Profil einzeln: 1230 x 40 x 40 mm
Verbindung: 120 x 45,5 x 25 mm
Maße Mittelklammer: 70 x 39,4 x 22,4 mm

Product Image 5

Schrauben-Set
Die Dachhaken befestigen Sie ganz einfach mit den Edelstahl-Holzschrauben unter den Ziegeln. Das Solarmodul wird mit den Klammern am Aluminiumprofil befestigt.

Product Image 6

Aluminiumprofil
Das aus hochwertigen AL5005-T5 gefertigten Aluminiumprofil besticht durch seine Witterungsbeständigkeit und bittet Platz für Solarpaneel mit einer Breite bis zu 1230 mm.

Product Image 7

Dachhaken
Unsere witterungsbeständigen aus Edelstahl gefertigten Z-Winkel sind komplett vormontiert. Unsere speziellen Dachhaken sind für den Ausbau von Aluschienen, Profilschienen, Befestigungsschienen und zur Aufnahme von Fotovoltaik Modulen oder Solaranlagen geeignet.

Product Image 8

NuaFix Dachhaken im Detail
  • Material: Edelstahl (SUS 304) | Flachstahlhaken: 60 x 30 x 5 mm
  • Länge Haken innen: 115 mm | Maße Grundplatte: 140 x 54 x 5 mm
  • Befestigungsbohrungen: 9 x 9 mm versetzt | Höhenverstellbarkeit Grundplatte: 44-47 mm
  • Höhenverstellbarkeit Flachstahlhaken: 60-92 mm  | Langlochmessung: 45 x 11 mm
  • Höhenverstellbar gesamt: 120-160 mm Gesamt Maße: 174 x 140 x 120-160 mm | Passende Schraube: M10x25 A2 Edelstahl

SKU
4252023114684
Maße Grundplatte
140 x 54 x 5 mm
Lieferumfang
  • Montageschiene 1230 mm 2x
  • 40x40 Schienenverbinder 2x
  • Zwischenklemme 2x
  • Sechskantschraube 2x
  • Flanschmutter 2x
  • Verstellbarer Dachhaken 2x (2x L-Fuß; 2x Z-Teil; 2x L-Gelenk; 4x Schlossschraube M10x25; 4x M10 Flanschmutter)
  • Holzschrauben 6x
Befestigungsbohrungen
9 x 9mm en quinconce
Flachstahlhaken
60 x 30 x 5 mm
Höhenverstellbarkeit Flachstahlhaken
60-92 mm
Höhenverstellbarkeit Grundplatte
44-47 mm
NONE

MIT DEM KAUF DIESER AUKTION VERSICHERN SIE FOLGENDE ANGABEN: DIE BEDINGUNGEN LAUT §12 ABS. § USTG WERDEN ERFÜLLT:

1. ANLAGE UNTER 30 KW PEAK

2. AUF ODER IN DER NÄHE VON PRIVATWOHNUNGEN, PRIVATHÄUSERN, WOHNUNGEN SOWIE ÖFFENTLICHEN UND ANDEREN GEBÄUDEN, DIE FÜR DAS GEMEINWOHL DIENENDE TÄTIGKEITEN GENUTZT WERDEN, GARTENLAUBE, DIE AUCH ZU WOHNZWECKEN GENUTZT WIRD

3. ICH BIN PRIVATPERSON UND BETREIBER DER ANLAGE

4. KEIN GEWERBLICHER WEITERVERKAUF

5. HAFTUNG DES KUNDEN FÜR FALSCHE ANGABEN

6. ALLE ERWORBENEN TEILE WERDEN AUSSCHLIESSLICH IN DER ANLAGE VERBAUT UND SIND WESENTLICHE KOMPONENTEN FÜR DEN BETRIEB DER PV-ANLAGE. WEITERE NACHWEISE ÜBER DEN VERBAU DER ANLAGE KÖNNEN BEI BEDARF VON MIR ERBRACHT WERDEN.

Marke
NuaSol
Modellbezeichnung
NS-HE-ZDME1
Anzahl Packstücke
1
Geeignete Untergründe
Ziegeldach
Masse Aluminiumprofil
1230 x 40 x 40 mm
Masse Profil-Endklammer
pas de
Masse Profil-Mittelklammer
70 x 39,4 x 22,4 mm
Masse Profil-Verbinder
120 x 45,5 x 25 mm
Masse Profil-Endkappe
pas de
Produktfamilie
Roof Mounting Kit
